Обзор современной аппаратуры электроэнцефалографии

Электроэнцефалограф «Компакт-нейро» (с видеомониторингом)

Общий вид «Компакт-нейро» изображен на рис.7.

Основные возможности системы:

· Спектральный анализ

· Корреляционный анализ

· Картирование

· Экспресс-анализ длительных записей

· Видеонаблюдение

Отличительные особенности ЭЭГ-системы: Фонд МИК - место, где рождаются стартапы, проекты и раскрываются таланты, сайт i.moscow

Шестнадцатиканальный классический электроэнцефалограф серии «Нейро-КМ» необходим для проведения стандартного электроэнцефалографического обследования в стационарных условиях. Никаких особенных требований к месту, где проводится регистрация ЭЭГ с помощью данного прибора, не предъявляется. Электроэнцефалограф подключается к компьютеру или ноутбуку по интерфейсу USB и регистрирует биопотенциалы мозга в реальном времени по произвольным или предварительно заданным протоколам обследования в монополярном или биполярном режиме.

Электроэнцефалографическая система с видеомониторингом оснащена профессиональной камерой ночного наблюдения с инфракрасной подсветкой, что позволяет проводить запись видеоизображения параллельно с регистрацией ЭЭГ. Для длительной записи электроэнцефалограф комплектуется специальной электродной системой в виде единого кабеля с электродами и комплекта шапочек разных размеров.

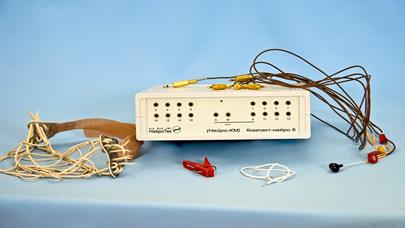

Рис. 7. Электроэнцефалограф «Компакт-нейро»

Технические характеристики:

Электроэнцефалограф

· Количество каналов – 16

· Диапазоны по чувствительности (+/- на всю апертуру) – 10 мкВ, 20 мкВ, 50 мкВ, 100 мкВ, 200 мкВ, 500 мкВ

· Уровень подавления синфазной помехи 50 Гц – не менее 120 дБ

· Уровень собственных шумов – не более 1 мкВ

· Нижнее значение полосы пропускания – 0.4 Гц

· Верхнее значение полосы пропускания – 45 Гц

· Потребляемая мощность – менее 4 Вт

Фоностимулятор

· Длительность звукового импульса – 10 мс - 500 мс

· Громкость воспроизведения звука – До 2 Вт

· Шаг изменения громкости – 0,2 Вт

· Частота заполнения звуковых импульсов – 20 Гц - 5 КГц

· Частота следования импульсов – 0,1 Гц – 50 Гц

Фотостимулятор

· Тип фотостимулятора; светодиодный

· Длительность светового импульса – 10 мс - 500 мс

· Частота следования импульсов – 0,1 Гц – 50 Гц

· Видеосистема

· Разрешающая способность – 500x582 пикс

· Дистанция ИК подсветки – 25 м

· Минимальная освещенность – 0 Lux (ИК подсветка включена)

Nihon Kohden Электроэнцефалограф (ЭЭГ) Neurofax EEG-1100K.

Компания Nihon Kohden является лидером среди японских разработчиков и производителей медицинского электронного оборудования. С момента основания, компания осуществляет разработку и введение в клиническую практику инновационных медицинских технологий.

Технические особенности Электроэнцефалограф (ЭЭГ) Neurofax EEG-1100K (рис.8):

● Высокое качество усиления цифрового сигнала, низкий шум, высокая чувствительность обеспечивают максимальное качество считывания ЭЭГ данных

● Выведение на дисплей 64-х каналов ЭЭГ для визуализации последних 5 минут записи ЭЭГ. Возможность вывода монополярных и биполярных сигналов, а также сигналов правого и левого полушария одновременно с окрашиванием в один из 16 цветов для распознавания и сравнения. Маркировка каждой кривой на экране

● Панель управления всеми функциями системы, дублирующая компьютерное управление (опционально)

● Аннотация событий путем маркирования на дисплее соответствующего места в ЭЭГ и выбор подходящего текста

● Отдельная широкополосная запись каждого канала, с возможностью последующего ремонтажа, фильтрации, установок чувствительности и др.

● Программа анализа MultiView с возможностями картирования напряжений, сравнение амплитуды и фазы между каналами, FFT-частотный анализ, автоматическая детекция сходных форм волн

● EEG-scope - дистанционный мониторинг ЭЭГ через компьютерную сеть с опциональной программой

● Видеокамера для вывода синхронизированного с ЭЭГ изображения пациента на экран для дифференциации эпилептических и нормальных движений (опционально)

● Расширение до 192 канала одновременной записи для исследования эпилептиформной активности и мониторинга при хирургическом лечении эпилепсии

● Фотостимулятор высокой интенсивности с 130-ти мм рефлектором

● Блоки подсоединения электродов на 32/64/128/192 каналов

● Опциональная программа FOCUS-просмотра, анализа, картирования, ремонтажа, фильтрации и спектрального анализа (FFT)

● Сомнография с пульсоксиметрией

● Программа Polysmith-анализа и отчета по ЭЭГ сна для диагностики нарушений сна, синдрома апноэ во сне, синдрома сопротивления верхних дыхательных путей во сне, нарколепсии и др.
